Infineon英飛凌BTS7008-2EPA功率電源開關的介紹、特性以及應用
英飛凌科技公司的BTS7008-2EPA是一個12 V，智能，高側電源開關。它是英飛凌PROFET+2系列單通道、雙通道和四通道保護的高側電源開關(8 毫歐到200 毫歐)。這些開關提供了最先進的診斷和保護功能。該系列產品提供基準的外形因子，最低R(DS(ON)) (2 毫歐x 8 毫歐)和最小的封裝(PG-TSDSO-14)腳間距0.65 mm。整個系列是兼容最硬的反向電池要求在市場上與反向。該系列產品具有出色的能效，降低了電流消耗，最新的電流檢測精度(KILIS)，基準低啟動電壓能力，更快的開關/轉換速率，且對EMC沒有影響。
特征
具有診斷和嵌入式保護功能的高邊開關
隸屬于PROFET TM+ 2 系列
Rever Save，可在反極性下實現低功耗
環保產品（符合 RoHS）
符合 AEC Q100 1 級認證
具有受控重啟的絕對和動態溫度限制
帶智能重啟控制的過電流保護（跳閘）
欠壓關斷
帶外部組件的過電壓保護
比例負載電流感測
開、關狀態下進行開路負載
接地和電池短路
應用
?適用于電阻、電感和電容負載
?更換機電繼電器、保險絲和分立電路
?適用于7.5 A負載和高浪涌電流負載的驅動能力，例如H9 65W/Xenon 65W燈或等效的電子負載（例如：LED模塊）

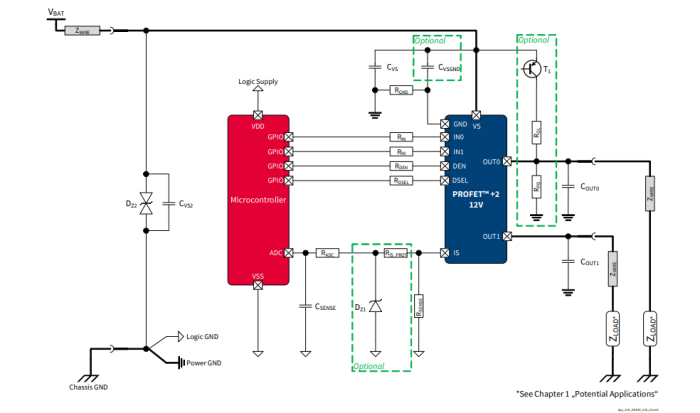

應用程序圖
方框圖
封裝引腳
