基于 Microchip微芯 DSPIC33EP32MC204 的無人機 FOC 電調方案
該FOC電調參考設計是一個低成本的評估平臺，適用于四旋翼/無人機應用。
螺旋槳由三相永磁同步或無刷電機驅動。
這個設計基于Microchip微芯 DSPIC33EP32MC204 DSC數字信號控制器。
場景應用圖
展示板照片
方案方塊圖
核心技術優勢
?三相電機控制功率級
?通過雙分流電阻方法進行相電流反饋，以獲得更高的性能
?相電壓反饋，實現無傳感器梯形控制或快速啟動
?用于過電壓保護的直流母線電壓反饋
?使用Microchip編程器/調試器進行在線串行編程
?CAN通信
方案規格
?輸入電壓：DC11V~14V。
?極限電壓：DC 20V。
?極限輸入電流：10A。
?連續輸出相電流：8A(RMS)
?峰值輸出相電流：44A
?PWM輸入：數字信號-PWM 50Hz,3~5V,4~55%占空比。
?模擬輸入：0~3.3V
相關推薦
-
-
伍爾特電子推出 WL－OCPT 雙通道光電耦合器光電晶體管
伍爾特電子進一步擴充其 WL-OCPT 光電耦合器產品系列，新增了DIP-8封裝。雙通道-八引腳的光電耦合器光敏電阻現可提供。這種設計在一個元件內包含兩個電路，分別由兩個輸入LED和兩個輸出光敏電阻構成，因此只用一個元件即可控制兩個獨立電路。WL-OCPT 在整個工作溫度范圍內（-55 至 +110℃）具有穩定的電流傳輸比 (CTR)。器件已通過 DIN-EN-60747-5-5 認證，絕緣電壓高達 5000 V，其集電極-發射極電壓 80 V，最大正向電流 60 mA。 伍爾特電子光電耦合器適用于電源、充電器、計算機、微處理器、儀器、電流表或智能電表等應用，并且可以節約空間。在 5 mA 的輸入電流和 5 V 的集電極電壓測試下，雙通道WL-OCPT的芯片分級（Binning）對應的CTR 值范圍為130-400%。DIP-8 封裝的光電耦合器提供標準型、M、S 和 SL 引線框架等變型，以 PCB 上的焊盤圖案區分。引線框架由銅制成，從而保證了最佳的可焊性。與其他所有 WL-OCPT 系列光電耦合器一樣，DIP-8 封裝均有現貨，不設最低訂購數量限制。開發人員可根據要求獲得免費樣品。
-
-

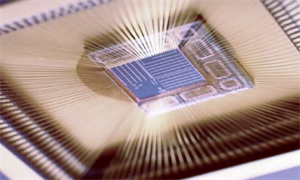

全球半導體市場未來三年將保持兩位數增長
