光耦也叫光電耦合器，是以光為媒介傳輸電信號的一種電-光-電轉換器件。光耦由發光源和受光器兩部分組成，密閉于同一殼體內，彼此用透明絕緣體隔離。

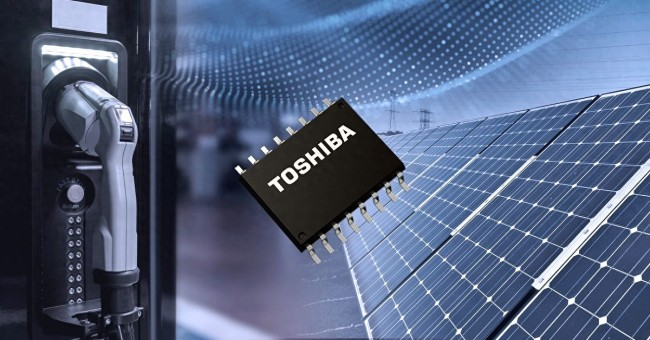

東芝擴展了智能柵極驅動光耦產品線，近期新增一款輸出電流為2.5A的智能柵極驅動光耦TLP5222。它是一款可為MOSFET或IGBT等功率器件提供過流保護的隔離柵極驅動IC，內置保護操作自動恢復的功能。該器件主要用來實現逆變器、交流伺服器，光伏逆變器等的智能控制，有助于簡化外圍電路設計。

器件的基本特性

東芝TLP5222多功能柵極驅動光耦

TLP5222的主要特性如下：

（1）內置保護操作自動恢復功能

（2）內置過流檢測、隔離故障狀態反饋和有源米勒鉗位等保護功能

（3）電源電流：5mA（最大值）；峰值輸出電流：±2.5A（最大值）；閾值輸入電流：6mA（最大）

（4）工作溫度：?40至110℃

（5）電源電壓：15至30V；隔離電壓：5000Vrms（最小值）

（6）傳輸延遲時間：250ns（最大值）

（7）DESAT前緣消隱時間：1.4μs（典型值）；DESAT靜音時間：25.5μs（典型值）

（8）共模瞬態抗擾度：±25kV/μs（最小值）

（9）采用SO16L封裝，確保8mm（最小值）的爬電距離和電氣間隙

以下是TLP5222智能柵極驅動光耦的主要規格：

東芝TLP5222主要規格

功能特性分析

TLP5222是一款高度集成的多功能智能柵極驅動光耦，由兩個紅外發光二極管（LED）和兩個高增益高速光電探測器IC組成，能夠?qū)崿F(xiàn)高電流、高速輸出控制和故障狀態反饋，并在原邊和副邊之間進行電氣隔離。

TLP5222內部電路

TLP5222可持續監測其驅動的功率MOSFET漏極-源極電壓（VDS）或IGBT的集電極-發射極電壓（VCE）。內置的過流檢測與保護功能可檢測出功率器件中因過流導致的任何VDS或VCE上升，并執行軟關斷。

此外，這種新型光耦還內置了故障自動復位功能，在觸發保護操作后25.5μs（典型值）將光耦重置到正常工作狀態。這樣就簡化了控制器中的時序設置。集成的隔離故障狀態反饋功能，可以在檢測出過流時向控制器發送故障信號；有源米勒鉗位功能可防止上下橋臂功率器件發生短路，有助于簡化功率器件的外圍電路設計。

這款輸出電流為2.5A的器件絕緣電壓高達5000V，SO16L封裝可確保8mm（最小值）的爬電距離和電氣間隙，適用于需要實現較高絕緣性能的設備。此外，其額定工作溫度范圍為-40℃至110℃，適用于惡劣溫度環境下的各類應用，如光伏發電系統和不間斷電源（UPS）。

該系列產品還包括TLP5212、TLP5214A和TLP5214。這三款產品不具備內置的自動復位功能，但是通過輸入LED的信號也可以將其重置回正常運行，用戶可以針對具體的使用條件選擇合適產品。

產品應用方向

TLP5222的最大亮點在于集成了IGBT退飽和檢測、隔離故障信號反饋、柵極軟關斷、有源米勒鉗位、欠壓鎖定（UVLO），以及自動故障狀態重置等功能。其主要作用是實現MOSFET或IGBT柵極驅動，可廣泛應用工業變頻器和交流伺服器、可再生能源（光伏等）逆變器、不間斷電源（UPS）等設計中。未來東芝還將不斷豐富光耦產品線，為業界帶來更優質的產品性能！
