LTC3440 是一款高效率、固定頻率的降壓-升壓型 DC/DC 轉換器，其可采用高于、低于或等于輸出電壓的輸入電壓來運作。該 IC 所運用的拓撲可提供所有操作模式之間連續轉換功能，從而使得該產品非常適合于輸出電壓處于單節鋰離子電池、多節堿性電池或鎳氫 (NiMH) 電池電壓范圍內的應用。

該器件包括兩個 0.19Ω 的 N 溝道 MOSFET 開關和兩個 0.22Ω 的 P 溝道開關。高達 2MHz 的開關頻率利用一個外部電阻器來設置，并可使振蕩器同步至一個外部時鐘。在突發模式操作中，靜態電流僅為 25μA，從而較大限度地延長了便攜式應用中的電池使用壽命。突發模式操作由用戶控制并可通過把 MODE/SYNC 引腳驅動至高電平來啟用。如果 MODE/SYNC 引腳具有一個時鐘或被驅動至低電平，則使能固定頻率開關操作。

該器件的其他特點包括 1μA 的停機電流、軟起動控制、熱停機和電流限制功能。LTC3440 采用 10 引腳耐熱性能增強型 MSOP 封裝和 (3mm x 3mm) DFN 封裝。

LTC3440優勢和特點

單電感器

可在電池電壓高于、低于或等于輸出的情況下執行固定頻率操作

同步整流：效率高達 96%

在突發模式 (Burst Mode?) 操作中具有 25μA 的靜態電流

可提供高達 600mA 的連續輸出電流

無需肖特基二極管 (VOUT< 4.3V)

在停機期間 VOUT與 VIN斷接

2.5V 至 5.5V 輸入和輸出范圍

可編程振蕩器頻率范圍：300kHz 至 2MHz

可同步振蕩器

突發模式使能控制

<1μA 停機電流

小外形的耐熱性能增強型 10 引腳 MSOP 封裝和 (3mm x 3mm) DFN 封裝

LTC3440應用

掌上電腦

手持式儀器

MP3播放器

數碼相機

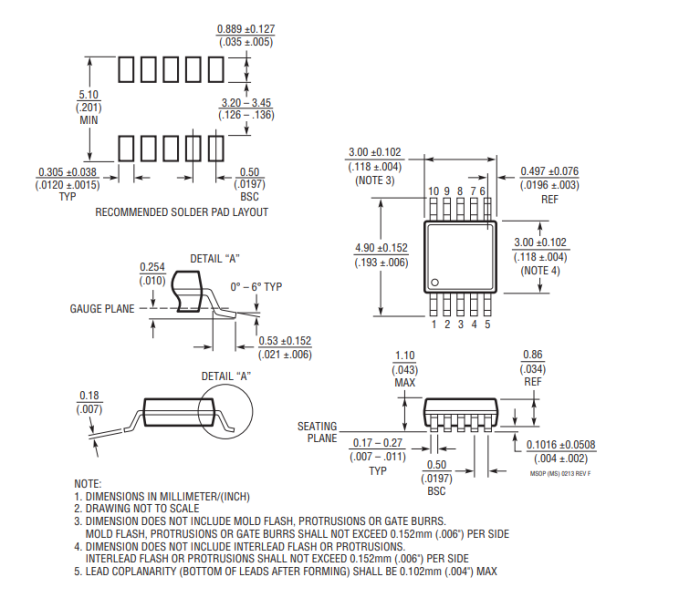

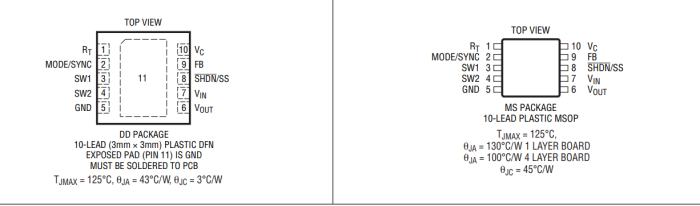

LTC3440封裝引腳

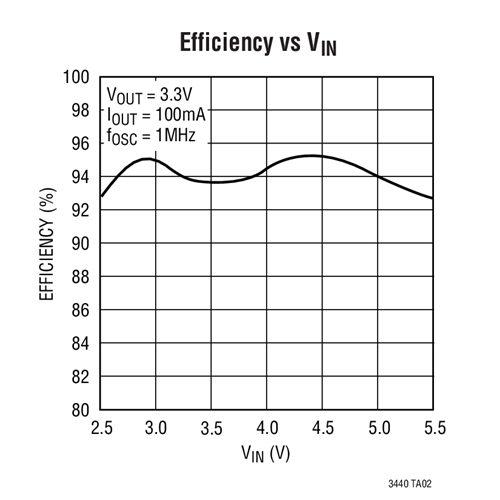

Efficiency vs VIN

方框圖

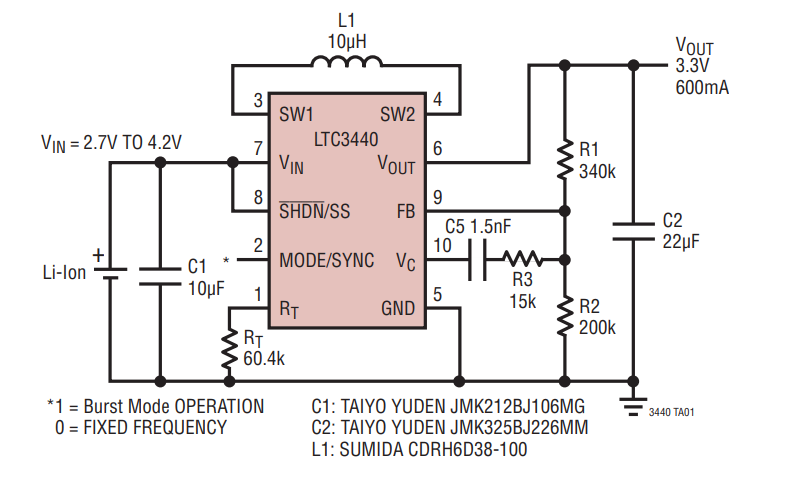

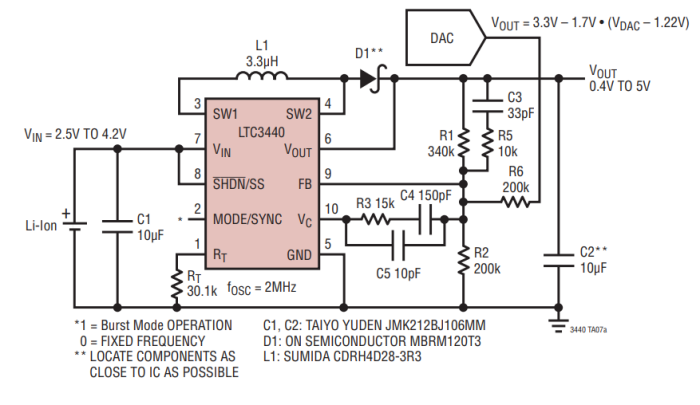

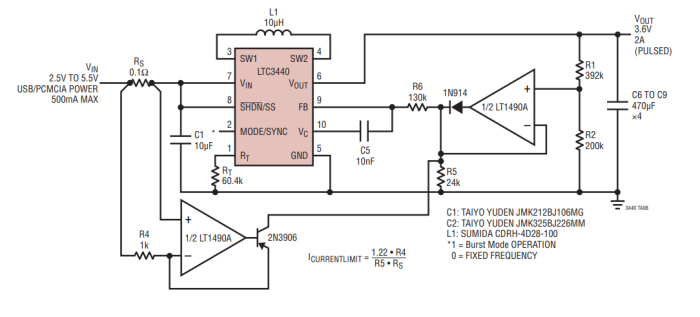

典型應用示例圖
