51單片機汽車胎壓大氣氣壓測量儀仿真設計_數碼管顯示
51單片機汽車胎壓大氣氣壓測量儀仿真設計_數碼管顯示
仿真原版本：proteus7.8
程序編譯器：keil4/keil 5
編程語言：C語言
設計編號：S0018
功能描述：
本課程設計用MPX4115傳感器來檢測壓力參數，ADC0832進行模數轉換后，利用單片機AT89C52進行數據處理后，用四個八段數碼管顯示壓力值。壓力測量的量程在15.3KPA~114.9KPA，分度值位0.1kpa。經過處理后胎壓值正常顯示70-240KPA。

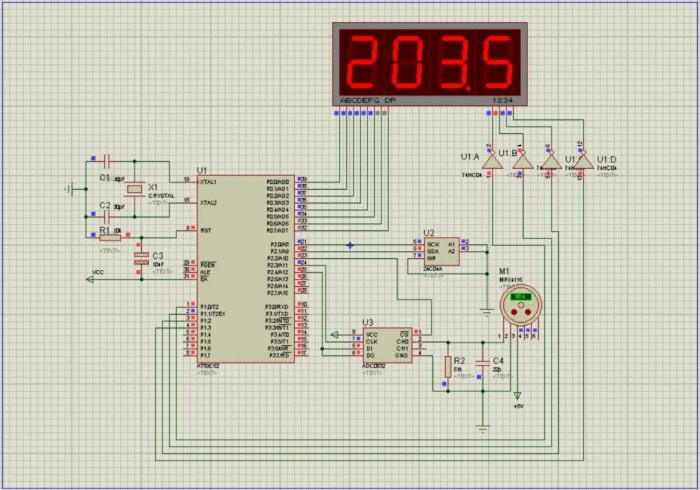

仿真電路：

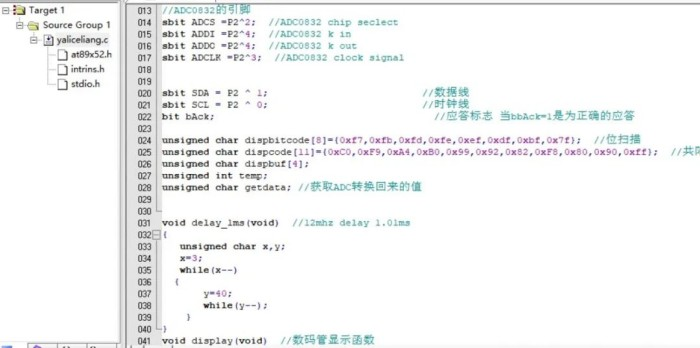

程序：
