SN65HVDA195 器件是本地互連網絡 (LIN) 物理接口和 MOST ECL 接口，該接口集成了具有喚醒和保護功能的串行收發器。該總線是一種單線雙向總線，通常用于數據速率達 20kbps 的低速車載網絡。該器件能以 0kbps 的有效數據速率進行傳輸，因為它沒有顯性狀態超時。SN65HVDA195 通過限流波形整形驅動器將 TXD 上的協議輸出數據流轉換為總線信號，如 LIN 物理層規范修訂版 2.0 所述。接收器對來自總線上的數據流進行轉換并通過 RXD 將此數據流輸出。總線共有兩種狀態：顯性狀態（電壓接近接地）和隱性狀態（電壓接近電池）。在隱性狀態下，總線被 SN65HVDA195 內部上拉電阻器和串聯二極管拉高，因此響應者模式應用無需外部上拉元件。按照 LIN 規范，指揮官應用需要一個外部上拉電阻器 (1k?) 加上一個串聯二極管。

特性

符合 LIN 物理層規范修訂版 2.0，以及適用于 LIN 的 SAEJ2602 推薦實踐要求

LIN 總線速度高達 LIN 指定的最大值 20kbps，MOST ECL 速度低至 0 波特

支持 ISO9141 (K-Line)

符合汽車應用要求

睡眠模式：超低電流消耗，支持來自 LIN 總線、喚醒輸入（外部開關）或主機微控制器的喚醒事件

支持高速接收

LIN 引腳提供 ±12kV（人體放電模型）ESD 保護

LIN 引腳可處理 –40V 至 40V 的電壓

可在汽車環境中耐受瞬態損傷 (ISO 7637)

7V 至 27V 的直流電源擴展工作電壓范圍（LIN 規范 7V 至 18V）

使用 5V 或者 3.3V I/O 引腳連接至微控制器

RXD 引腳上的喚醒請求

外部穩壓器控制（INH 引腳）

適用于 LIN 響應者模式應用的集成上拉電阻器和串聯二極管

低電磁輻射 (EME)、高電磁抗擾度 (EMI)

針對電池短路或接地短路提供總線端子短路保護

熱保護

系統級接地斷開失效防護

系統級接地漂移運行

未供電節點不會干擾網絡

應用

汽車

工業感應

白色家電分布式控制

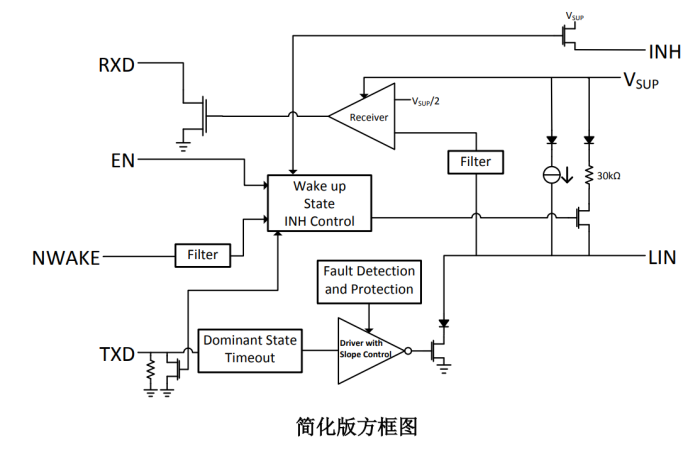

簡化方框圖

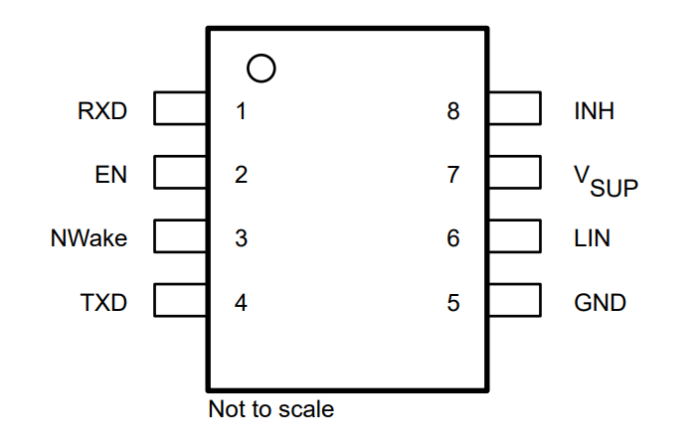

引腳

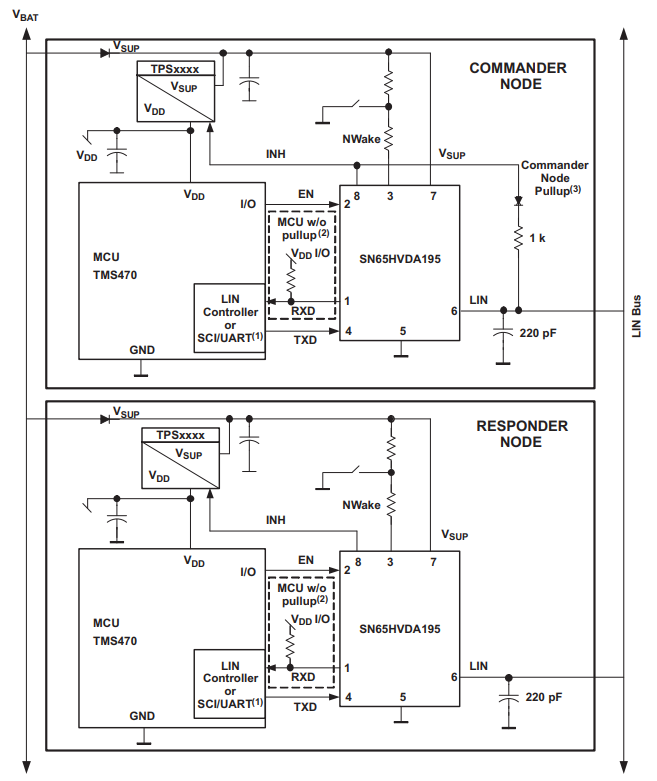

典型應用圖

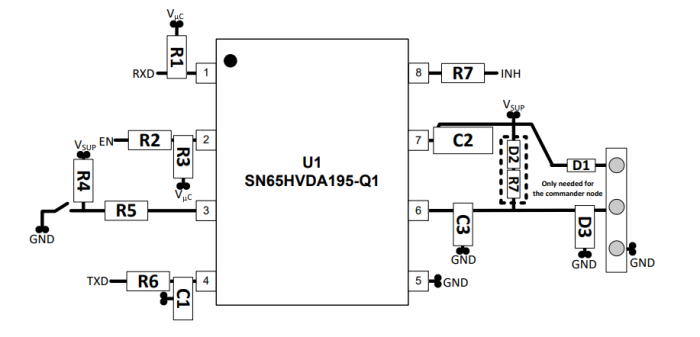

布局檢查

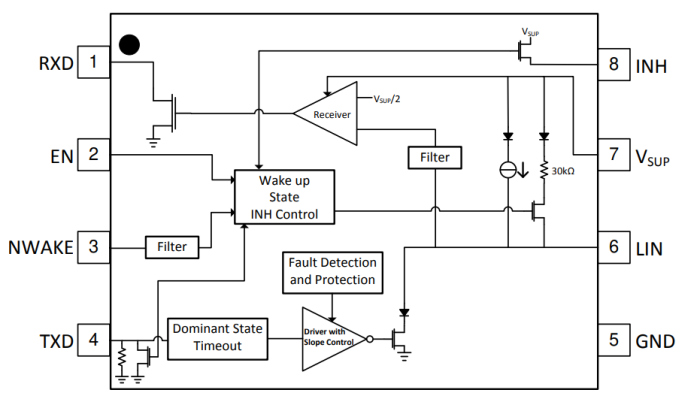

功能框圖
