ROCKCHIP瑞芯微RK3588S樣板原理圖分析
今天看瑞芯微RK3588S樣板原理圖，看到了之前分析過的兩個電路，所以截取出來與各位同好一起學習一下器件選型取值。

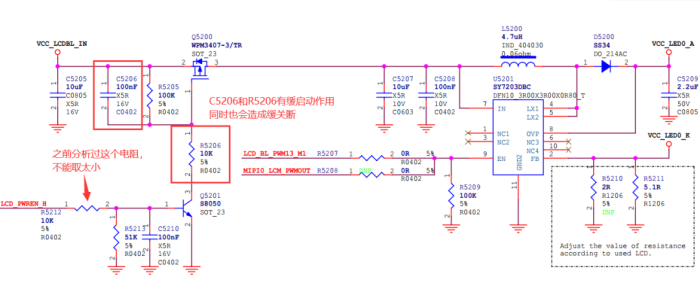

電路1
首先是這個控制電源的電路，感覺用的頻次還是很高的，還是蠻實用的。
需要注意的是C5206和R5206是起緩啟動作用的，但是由于C5206的本質是增加了PMOS的Cgs電容，所以在啟動緩啟動的同時，也會關斷緩關斷。（Cgs充放電時間都變長）可以電路需求更改電容和電阻從而更改緩啟動時間。

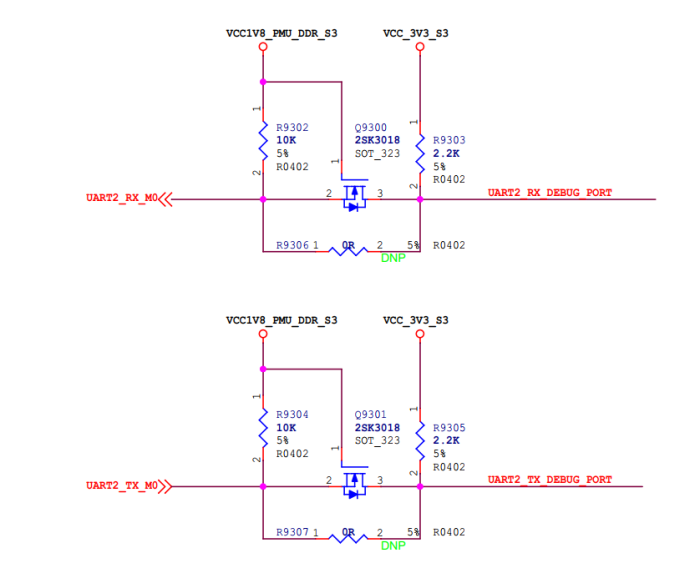

電路2
然后在原理圖中也看到了這個電平轉化電路，感覺器件取值各位可以借鑒一下。
