ADI亞德諾MAX77540芯片的應用電路圖和參數特點詳情
ADI亞德諾生產的MAX77540是一款具有兩個3A開關相位的高效降壓轉換器。它采用自適應COT（恒定導通時間）電流模式控制架構，兩個3A開關相位可配置為一個（2Φ，6A）或兩個（各1Φ，3A）輸出。其寬輸入電壓范圍支持從3節鋰離子電池、USB PD和12VDC電源軌直接轉換為低于1V的輸出。輸出電壓經過電阻預設，并可通過 I2C 兼容接口進一步調節。MAX77540的峰值效率為94%，具有低靜態電流，并采用緊湊的解決方案尺寸，非常適合電池供電、空間有限的設備。
可編程開關頻率、頻率跟蹤和擴頻功能便于更輕松地針對噪聲敏感型應用進行系統優化。專用EN、POK和FPWM引腳提供直接硬件控制選項，而更多可編程選項（如軟啟動/停止和斜升/斜降擺率）可通過I2C 獲得。一系列內置保護可確保在異常工作條件下安全運行。
MAX77540應用電路圖

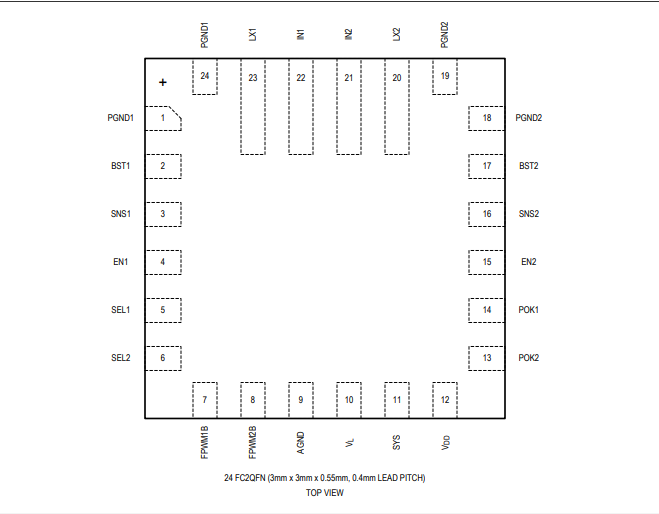

MAX77540引腳圖
應用
2/3節鋰離子和USB-C供電系統
音頻/視頻設備
微處理器、現場可編程門陣列(FPGA)、數字信號處理器(DSP)和專用集成電路(ASIC)
網絡和 PCIe?/廉價磁盤冗余陣列(RAID)卡
自動識別和數據采集(AIDC)
邊緣設備
家庭影院和游戲
MAX77540參數和特點
輸入電壓范圍：4V至16V
輸出電壓范圍：0.5V至5.2V
可通過電阻配置的默認VOUT
兩個3A降壓轉換器(1Φ)或一個6A降壓轉換器(2Φ)
VOUT精度：±0.5%（25°C時的默認 VOUT)
峰值效率：94% (7.6VIN, 3.3VOUT, 1MHz)
自動SKIP/PWM和低功耗模式
98%最大占空比壓差操作
可編程軟啟動/停止和斜升/斜降擺率
預偏置啟動和有源輸出放電
可編程電感峰值電流限制
標稱開關頻率：0.5/1.0/1.6MHz
擴頻調制
內部/外部頻率跟蹤
專用EN、POK和FPWM引腳
欠壓閉鎖(UVLO)、熱關斷和短路保護
具有3從機地址選項的高速 I2C I/F
30-WLP (2.51mm x 2.31mm)和24-FC2QFN (3mm x 3mm)封裝
總解決方案尺寸小于55mm2
