在工業控制、智能儀表等產品中，RS-485是被廣泛應用的通信標準；對于工廠自動化、電網輸配電設備、光伏逆變和其它可能存在高壓的系統，高壓和低壓域之間的通信需要具有電氣隔離的RS-485節點。隔離的RS-485節點除了可以保護電路，更重要的是可以保護操作人員免受高壓和有害的電壓瞬變的影響。

貝嶺Belling BL7385和BL7390隔離485收發器，可確保在工廠車間等高噪聲環境中的可靠通信。

高可靠性

BellingRS-485

全系列產品采用雙隔離柵串聯技術。

最大工作隔離電壓VIOWM高達2121VDC。

抗浪涌能力超12kV，±100kV/μs CMTI，大于50年的隔離柵壽命。

總線引腳ESD保護：±15kV IEC 61000-4-2，接觸放電。

內置失效保護電路，保證接收器輸入端在開路或短路時，接收器的輸出端處于邏輯高電平狀態。

使用限擺率驅動器，能顯著減小EMI和由于不恰當?shù)慕K端匹配電纜所引起的反射。

主要參數

速率：500Kbps（BL7385）

16Mbps（BL7390）

接收器輸入阻抗為1/8單位負載， 256個總線節點（BL7385）

接收器輸入阻抗為1單位負載， 32個總線節點（BL7390）

全系列最大隔離電壓VISO 5kVRMS

總線引腳ESD保護：±15kV IEC 61000-4-2，接觸放電

失效保護功能

封裝：SOW16L（寬SOIC16）

應用領域

隔離RS-485通訊

工業自動化

光伏逆變器

電表

白色家電

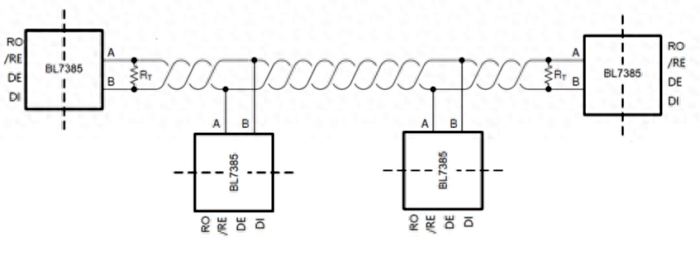

典型應用圖

選型表
